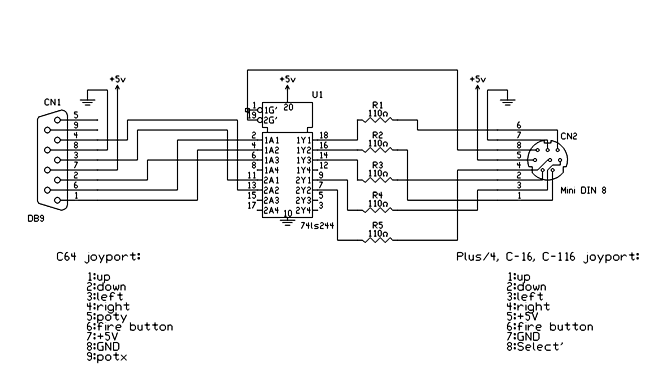

Esquema de Levente Harsfalvi
Para ello pasé este esquema a kiCad para luego realizar un par de cambios, he añadido los condensadores de 100nF (opconal) y también un pequeño selector para enviar los 5v al pin 5 del conector DB9 o al pin 7 del mismo.
Con los 5v en el pin 5 los joysticks conectados a este adaptador se comportarían como un joystick kempston normal y corriente, sin peligro si se pulsa el segundo botón ya que queda desconectado.
Es más con los 5v en la posición pin 5 funciona el mando inalámbrico de 8 bitdo.
Si se usa la posición para alimentar con 5v el pin 7 puede ser peligroso, ya que coincide con el pin del segundo botón de disparo de un joy kempston.
Ayer mismo llegaron las placas que pedí para los primeros prototipos, era lo último ya que el resto de materiales ya habían llegado.
Lo bueno es que funciona
y ya tengo seleccionados los proveedores, lo malo es que tengo que ajustar un poco las medidas. La huella de los mini din 8 la hice a ojo y la distancia entre estos también, no tenía ninguna referencia fiable. Es lo que pasa cuando mandas hacer las placas y no tienes los componentes.Por lo que sólo puedo probar uno de los joystick, por ahora.
Este adaptador lleva algo de electrónica de esta manera protege al chip TED, que es una de las principales averías de estos ordenadores.
Tengo la intención de hacer una carcasa en plástico impreso 3D que diseñaré cuando tenga las placas definitivas. Está todo con el espacio muy justo y no se aún como será esta carcasa.
Una prueba de lo justo que está todo es la siguiente foto en la que parece que el emisor del 8 bitdo tiene el sitio hecho a medida.
Ya tengo diseñadas las placas con las nuevas medidas, también he mejorado un poco el ruteado y agrandado un poco el ancho de la línea de 5v.
Para la placa del prototipo diseñé la huella del 74ls244 como SSOP20 por ser más pequeña, pero casi es imposible encontrarlos así que prepararé también placas con esa huella en formato SOP20, un poco más grande pero más sencillo encontrarlo.
Quería abrir una lista con los posibles interesado, si es que los hay, así hacerme una idea de cuantas placas y componentes pedir.
No puedo hablar aun sobre precios y claro quién se apunte ahora no tiene ninguna obligación de compra.
En 15 ó 20 días espero tener las placas, haber si no fallo ahora.
También pondré a la venta en otros sitios.
El precio de cada adaptador será de 26€ más el envío
Interesados:
jltursan (Retrowiki)..........................MP...................Pagado....................Enviado.............Recibido
mad3001 (Va de Retro)......................MP...................Pagado....................Enviado .............Recibido
ehontecillas VDR ..........................MP...................Pagado....................Enviado
geloalex VDR .........................MP
garillete (Retrowiki)........................MP.....................¿?
oldcomput (Retrowiki)......................MP...................Pagado....................Enviado..............Recibido
zx4ever (Retrowiki).........................MP...................Pagado....................Enviado...............Recibido
javierglez (Retrowiki)......................MP...................Pagado....................Enviado
Bieno (Retrowiki) (x2)......................MP .................Pagado....................Enviado..............Recibido
Onlyfordj (Retrowiki)....................MP
Jack (Retrowiki)..........................MP.....................Pagado..................Enviado
Diegodel82(Retrowiki)...................MP ....................Pagado...................Enviado...............Recibido
luisbarna
Actualizo (03-12-22) Precio de cada adaptador será de 26€ más el envío
