Reparando un Amiga 500 R5

Mensajepor Kyp » 24 Sep 2018 16:03

Hace ya un tiempo un compañero del foro me pasó un Amiga 500 revisión R5 que no funcionaba. Los síntomas eran pantalla verde al encender. Una búsqueda rápida en internet y queda más o menos claro que es un fallo de RAM pero... esta revisión de placa solo trae 16 chips :o y nada indica cual pude ser el o los defectuosos. Ninguno se calienta en exceso ni ningún otro síntoma aparente.

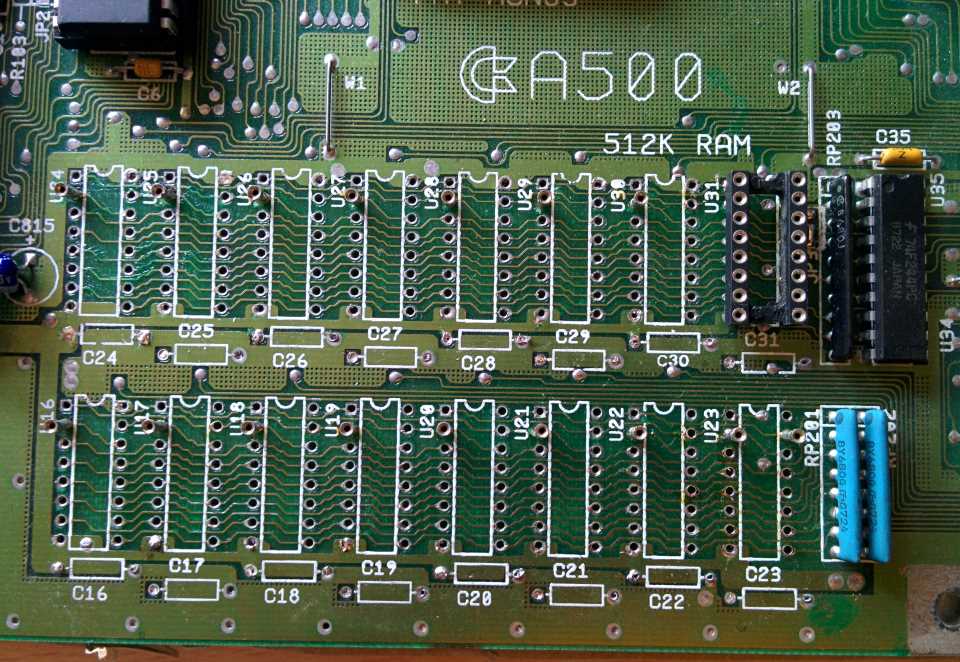

Probé a pasarle una ROM de test pero no arrancaba así que al final me armé de paciencia y desoldé los 16 chips B-)

Basándome en un sketch de Arduino que encontré por ahí para probar RAMs lo modifiqué para probar este tipo y al final dí con el chip en discordia.

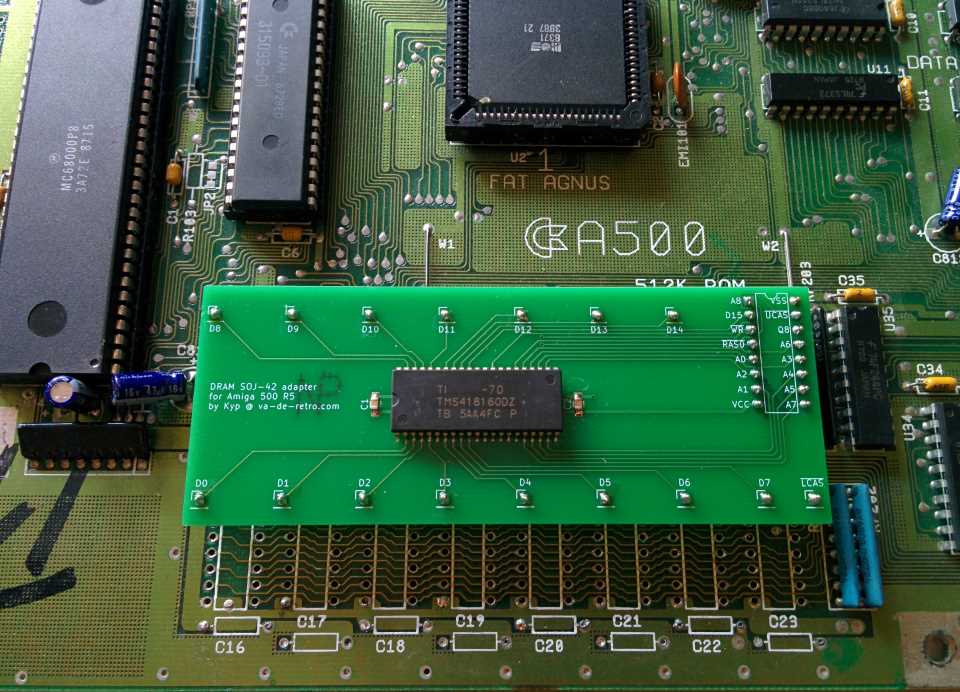

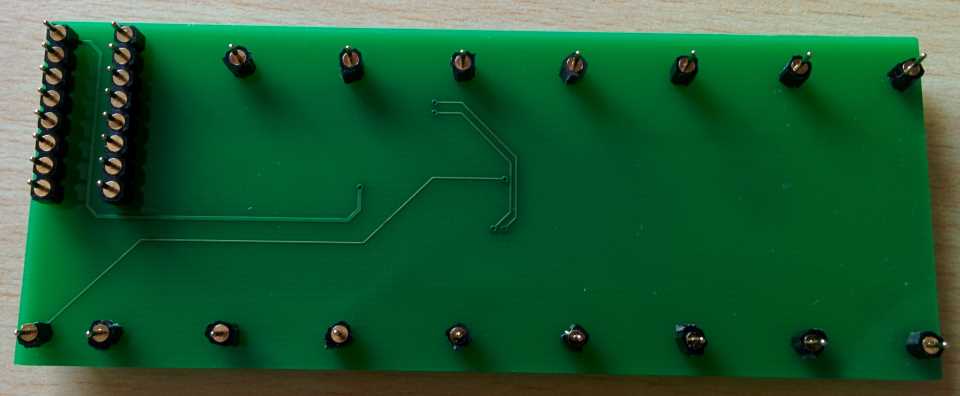

Lo malo es que estos chips de 256Kx1 son complicados de encontrar y encima son caros así que rebuscando por mi colección de SIMMs de repuesto encontré una posible alternativa. La pega es que es un chip de 1M x 8bit. Nada que un adaptador que he diseñado no pueda solucionar :D

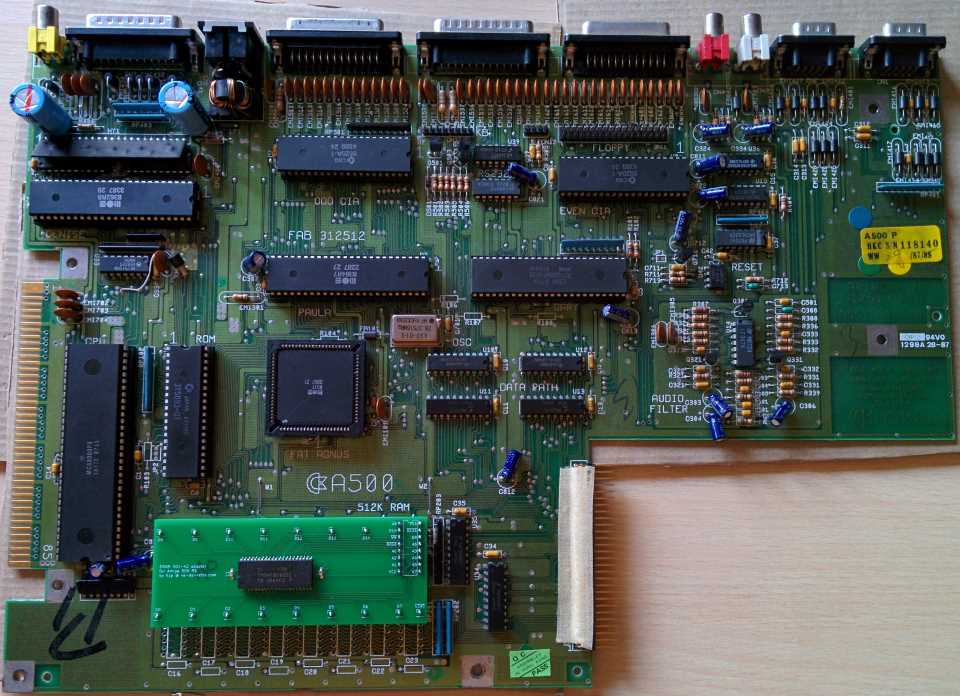

Éste es el resultado:

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Avatar de Usuario
DyLucke
Mensajes: 4225
Registrado: 30 Oct 2010 12:52
Ubicación: Pompaela vieja
Agradecido : 68 veces
Agradecimiento recibido: 62 veces

Re: Reparando un Amiga 500 R5

Mensajepor DyLucke » 25 Sep 2018 19:55

Es un cachivache muy útil.
¿Cómo queda configurada la memoria?
"I'm a piece of the sun,
i'm an army of one...
I'm the man with the gun".

Avatar de Usuario
minter
Mensajes: 1870
Registrado: 22 Jul 2014 18:51
Agradecido : 1243 veces
Agradecimiento recibido: 511 veces

Re: Reparando un Amiga 500 R5

Mensajepor minter » 25 Sep 2018 20:08

Creo que ahora no va a ser complicado encontrar chips 256x1.
Me conozco a alguien que tiene 15 repuestos. -507

Avatar de Usuario
Kyp
Mensajes: 328
Registrado: 03 Oct 2013 17:13
Agradecido : 5 veces
Agradecimiento recibido: 44 veces

Re: Reparando un Amiga 500 R5

Mensajepor Kyp » 26 Sep 2018 10:08

DyLucke escribió:¿Cómo queda configurada la memoria?

No cambia nada, sigue siendo un A500 con 512KB de RAM chip.

minter escribió:Me conozco a alguien que tiene 15 repuestos

Pues si, y 9 placas adaptadoras :lol: :lol: :lol:

Avatar de Usuario
kikems
Mensajes: 2397
Registrado: 30 May 2013 19:23
Agradecido : 527 veces
Agradecimiento recibido: 790 veces

Re: Reparando un Amiga 500 R5

Mensajepor kikems » 26 Sep 2018 10:49

Felicidades por la idea y gracias por compartirla, que solución más fácil y limpia, me encanta.

Avatar de Usuario
minter
Mensajes: 1870
Registrado: 22 Jul 2014 18:51
Agradecido : 1243 veces
Agradecimiento recibido: 511 veces

Re: Reparando un Amiga 500 R5

Mensajepor minter » 26 Sep 2018 11:00

Lo mas flipante de todo es la destreza de Kyp capaz de desoldar 16 memorias con una chupona manual sin fastidiar ni una pista.
Le he visto trabajar en Retroparla y tiene manos de cirujano. :D

dancresp
Mensajes: 5220
Registrado: 13 Nov 2010 02:08
Agradecido : 82 veces
Agradecimiento recibido: 163 veces

Re: Reparando un Amiga 500 R5

Mensajepor dancresp » 26 Sep 2018 19:09

Que solución más elegante, felicidades !!!

Avatar de Usuario
Kyp
Mensajes: 328
Registrado: 03 Oct 2013 17:13
Agradecido : 5 veces
Agradecimiento recibido: 44 veces

Re: Reparando un Amiga 500 R5

Mensajepor Kyp » 28 Sep 2018 10:49

Gracias a todos por los piropos :oops:

minter escribió:Lo mas flipante de todo es la destreza de Kyp capaz de desoldar 16 memorias con una chupona manual sin fastidiar ni una pista.

Los chips los saqué con ayuda de una estación de aire caliente. Luego, para limpiarlos taladros, si que fue uno a uno con el chupón. Y pistas no, pero condensadores si que me cargué al menos un par -507

Avatar de Usuario
arananet
Mensajes: 121
Registrado: 23 Oct 2015 19:00
Agradecido : 75 veces
Agradecimiento recibido: 67 veces

Re: Reparando un Amiga 500 R5

Mensajepor arananet » 01 Oct 2018 20:25

Muy chulo kyp. No sera mi a500 ese? ojala! que si. :p

Avatar de Usuario
Kyp
Mensajes: 328
Registrado: 03 Oct 2013 17:13
Agradecido : 5 veces
Agradecimiento recibido: 44 veces

Re: Reparando un Amiga 500 R5

Mensajepor Kyp » 02 Oct 2018 18:11

arananet escribió:Muy chulo kyp. No sera mi a500 ese? ojala! que si. :p

No, tu A500 es un R6 y funciona bien, ni le vale, ni necesita esta reparación. A ver si te pasas por la próxima RetroParla y te lo devuelvo, por cierto.
